Boitier papillon ne repond plus
Répondre au sujet Voir le sujet précédent :: Voir le sujet suivant
Page 2 sur 2 [39 messages]   Aller à la page: Précédente 1, 2
Auteur Message
Mika33
406 Coupé V6 210 2003
Kilométrage : 190 000 km

Ici depuis le: 01 Fév 2017
Et jusqu'au : 23 Nov 2018
Localisation: Gironde

MessagePosté le: 17 Mai 2018 12:01    Sujet du message:

J'ai une variation sur le 1 du potentiometre au repos 0.35v a fond 3.6v et sur le 2 0.2V au repos et 1.8V a fond.


Sur la prise papillon voici les mesures:

1: 3.15V
2: 3.15V
3: 0V
4: 5V
5: 0V
6: 3.45V

et aucunes variations en bougeant le potentiometre

Dernière édition par Mika33 le 17 Mai 2018 12:12; édité 1 fois
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Album Envoyer un e-mail
Jean marc
V6 210 Pack 2003
Kilométrage : 180 600 km


Ici depuis le: 17 Jan 2004
Et jusqu'au : aujourd'hui
Localisation: au pays des virages et du Comté

MessagePosté le: 17 Mai 2018 12:11    Sujet du message:

Combien de volts as tu sur le 3 du papillon quand le capteur de pédale est à 50% grate
_________________


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Album cdm_View_position
Mika33
406 Coupé V6 210 2003
Kilométrage : 190 000 km

Ici depuis le: 01 Fév 2017
Et jusqu'au : 23 Nov 2018
Localisation: Gironde

MessagePosté le: 17 Mai 2018 12:17    Sujet du message:

Ca bouge pas.
J'ai un residu de 0.02V aussi bien a fond, qu'a 50%, qu'au repos.
Ps : j'ai edité le post precedent avec d'autres valeurs
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Album Envoyer un e-mail
Jean marc
V6 210 Pack 2003
Kilométrage : 180 600 km


Ici depuis le: 17 Jan 2004
Et jusqu'au : aujourd'hui
Localisation: au pays des virages et du Comté

MessagePosté le: 17 Mai 2018 12:37    Sujet du message:

Donc le calculateur n'envoie pas l'info ou elle n'arrive pas.

Vérifie ton faisceau complet entre le capteur de pédale et le calculateur.

Même chose entre le calculateur et le boitier papillon.

_________________


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Album cdm_View_position
Mika33
406 Coupé V6 210 2003
Kilométrage : 190 000 km

Ici depuis le: 01 Fév 2017
Et jusqu'au : 23 Nov 2018
Localisation: Gironde

MessagePosté le: 17 Mai 2018 13:05    Sujet du message:

Le faisceau est bon entre le potentiometre et le calculo.

Par contre entre le papillon et le calculo j'ai un souci le schema que j'ai n'a pas l'air bon.
Mon fil 1 du papillon arrive en L4 du calculo et non H1 comme indiqué sur le schema.
Aurais tu le schema pour cette partie par hasard stp ?
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Album Envoyer un e-mail
Jean marc
V6 210 Pack 2003
Kilométrage : 180 600 km


Ici depuis le: 17 Jan 2004
Et jusqu'au : aujourd'hui
Localisation: au pays des virages et du Comté

MessagePosté le: 17 Mai 2018 13:29    Sujet du message:

Il me faut le dam pour voir.
_________________


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Album cdm_View_position
Mika33
406 Coupé V6 210 2003
Kilométrage : 190 000 km

Ici depuis le: 01 Fév 2017
Et jusqu'au : 23 Nov 2018
Localisation: Gironde

MessagePosté le: 17 Mai 2018 13:49    Sujet du message:


C'est a moitié effacé mais je lis 9529
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Album Envoyer un e-mail
Jean marc
V6 210 Pack 2003
Kilométrage : 180 600 km


Ici depuis le: 17 Jan 2004
Et jusqu'au : aujourd'hui
Localisation: au pays des virages et du Comté

MessagePosté le: 17 Mai 2018 13:54    Sujet du message:

Je regarde tout à l'heure
_________________


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Album cdm_View_position
Mika33
406 Coupé V6 210 2003
Kilométrage : 190 000 km

Ici depuis le: 01 Fév 2017
Et jusqu'au : 23 Nov 2018
Localisation: Gironde

MessagePosté le: 17 Mai 2018 13:58    Sujet du message:

Merci Jean marc en accord
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Album Envoyer un e-mail
Jean marc
V6 210 Pack 2003
Kilométrage : 180 600 km


Ici depuis le: 17 Jan 2004
Et jusqu'au : aujourd'hui
Localisation: au pays des virages et du Comté

MessagePosté le: 17 Mai 2018 17:01    Sujet du message:

Mika33 a écrit:



ton schéma pour la pédale est le bon en accord

pour le papillon, coté boitier, c'est identique par contre coté calculateur il faut lire:
connecteur 48 voies noir

fil 1334=M3
fil 1220=C4
fil 1218=B3
fil 1355=L4
fil 1367=C3
fil 1219=B4

_________________


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Album cdm_View_position
Mika33
406 Coupé V6 210 2003
Kilométrage : 190 000 km

Ici depuis le: 01 Fév 2017
Et jusqu'au : 23 Nov 2018
Localisation: Gironde

MessagePosté le: 17 Mai 2018 17:13    Sujet du message:

Super merci pour les bons numeros.
Les 2 faisceaux sont bons.
J'ai verifié fil par fil.
grate Je sais plus quoi faire.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Album Envoyer un e-mail
Jean marc
V6 210 Pack 2003
Kilométrage : 180 600 km


Ici depuis le: 17 Jan 2004
Et jusqu'au : aujourd'hui
Localisation: au pays des virages et du Comté

MessagePosté le: 17 Mai 2018 17:15    Sujet du message:

Tu as aussi vérifié le faisceau du capteur de pression grate

edit: tu as refait une lecture des codes erreur grate

on suppose que le calculateur est bien alimenté en +12 vu que ça tourne au ralenti chinois

vu que tu as une installation GPL, tu es sur que les faisceaux ne sont pas perturbés par un branchement du système GPL grate

_________________


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Album cdm_View_position
Mika33
406 Coupé V6 210 2003
Kilométrage : 190 000 km

Ici depuis le: 01 Fév 2017
Et jusqu'au : 23 Nov 2018
Localisation: Gironde

MessagePosté le: 24 Mai 2018 18:00    Sujet du message:

Voici ce qui a été fait:

-Boitier papillon changé
-Capteur pression changé
-Potentiometre accelerateur changé
-Calculateur refait
-Faisceaux du capteur, potentiometre, papillon controlés fil par fil jusqu'au calculo (tout est OK).

Et toujours le meme soucis.
Si quelqu'un a une idée, pour l'instant c'est en stand by...
Merci pour vos conseils en accord



Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Album Envoyer un e-mail
Jean marc
V6 210 Pack 2003
Kilométrage : 180 600 km


Ici depuis le: 17 Jan 2004
Et jusqu'au : aujourd'hui
Localisation: au pays des virages et du Comté

MessagePosté le: 24 Mai 2018 18:18    Sujet du message:

Vérifie chaque fil entre eux et aussi avec la masse car Tu peux avoir un court circuit
_________________


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Album cdm_View_position
Mika33
406 Coupé V6 210 2003
Kilométrage : 190 000 km

Ici depuis le: 01 Fév 2017
Et jusqu'au : 23 Nov 2018
Localisation: Gironde

MessagePosté le: 17 Nov 2018 13:57    Sujet du message:

Bonjour,
Je mets en vente mon coupé avec ce soucis.
Je n'ai plus le temps de m'en occuper.
Je ne suis plus en france a la fin de l'année.
Je suis persudé que c'est réparable mais je ne m'y connais pas assez en electronique.
A vendre complet dans l'etat ou pour pieces.
La boite avait été refaite avec embrayage neuf recement.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Album Envoyer un e-mail
Jean marc
V6 210 Pack 2003
Kilométrage : 180 600 km


Ici depuis le: 17 Jan 2004
Et jusqu'au : aujourd'hui
Localisation: au pays des virages et du Comté

MessagePosté le: 17 Nov 2018 14:00    Sujet du message:

Combien tu en veux grate
_________________


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Album cdm_View_position
RaceR
406 V6 210ch 04/2000
Kilométrage : 172000 km


Ici depuis le: 08 Nov 2015
Et jusqu'au : 10 Oct 2019
Localisation: Proximité de Toulouse

MessagePosté le: 26 Nov 2018 21:34    Sujet du message:

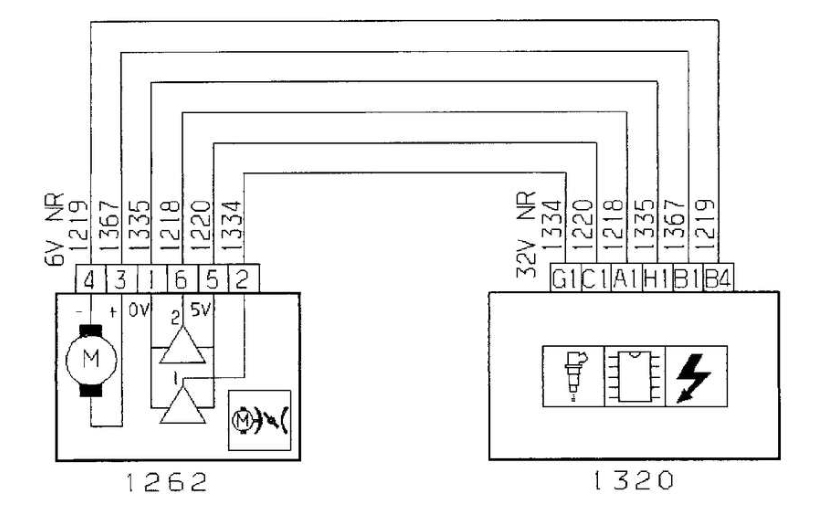

je viens de remonté ton topic, le cablage annoncé sur le schéma est faux. j'ai analysé le papillon entièrement. Grosse erreur sur les pins du papillon.

Dans la réalité on a (en rouge ce que donne le schéma qui est faux):

moteur -: 1 (4)
moteur +: 2 (3)
0V potentiomètre: 3 (1)
piste 2: 4 (6)
5V potentiomètre: 5 (5)
piste 1: 6 (2)


A ce niveau la c'est très grave d'avoir de mauvaise info (je parle pour l'editeur du schéma).
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Album Envoyer un e-mail cdm_View_position
Jean marc
V6 210 Pack 2003
Kilométrage : 180 600 km


Ici depuis le: 17 Jan 2004
Et jusqu'au : aujourd'hui
Localisation: au pays des virages et du Comté

MessagePosté le: 26 Nov 2018 21:36    Sujet du message:

Des schémas faux, malheureusement il y en a quelques uns dans Sedre!
_________________


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Album cdm_View_position
RaceR
406 V6 210ch 04/2000
Kilométrage : 172000 km


Ici depuis le: 08 Nov 2015
Et jusqu'au : 10 Oct 2019
Localisation: Proximité de Toulouse

MessagePosté le: 26 Nov 2018 21:39    Sujet du message:

Oui j'ai vu cela et ça peut être fatal parfois
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Album Envoyer un e-mail cdm_View_position
