[Résolu] Adaptateur phare 6510.AK ou autre solution?

[Lole30]

J'avais déjà communiqué sur le brochage :

fonction / connecteur horizontal / connecteur vertical
croisement / 1 / 1
route / 2 / 6
position / 3 / 2
clignotant / 4 / 5
masse / 5 / 3
masse / 6 / 4

Pour ce qui est du correcteur de site entre le moteur marron et le moteur noir il faut inverser les extrémités de mémoire...

[alden]

[Jean marc]

Moteur de reglage de hauteur des phares.

Pour répondre à ton mail, pui tu peux poster les vues des schémas.

[alden]

Merci à tous pour votre aide
il y a juste une différence entre les propositions de Lole30 et Bernard79 :

connecteur hoizontal (nouveau phare) / connecteur vertical (ancien phare)
6 => 3
5 => 4

OU

5 => 3
6 => 4

Laquelle est la bonne?
Bernard79 les cables jaunes de la fiche coupée sont jaunes avec des points verts au feutre effectivement.

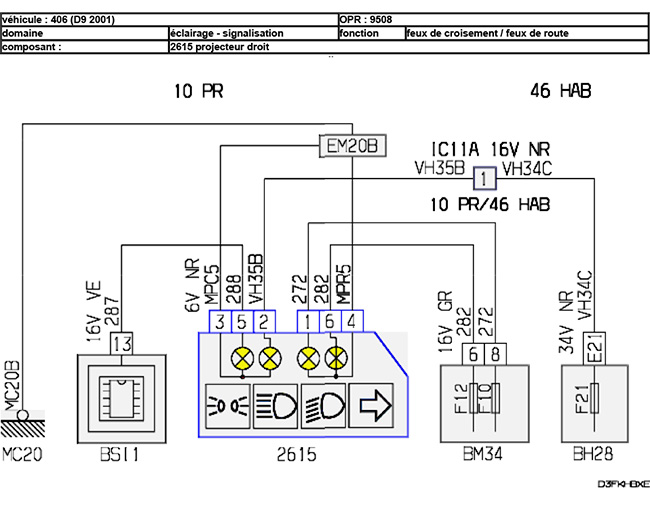

Merci Jean-Marc pour les schémas de phares prise verticale :

[bernard79]

j'ai un peu de mal à suivre

s'agit 'il du phare gauche ou droit ?
est ce que le schéma correspond à ton branchement ?

le schéma montre la connexion du clignotant en 6 et 4 à droite et 3 et 5 à gauche.
cela ne correspond pas à ce que tu avais relevé dans l'ancien phare
broche 4 clignotant
broche 5 clignotant

les masses sont bien en 3 et 4

je n'ai aucune certitude sur le cablage que j'ai proposé car j'ai fait cela d’après tes relevés et la photo du câble et je ne l'ai pas expérimenter.

Lole30 a peux être expérimenter lui même son câblage .

je pense que tu peux te lancer et faire un montage provisoire que tu pourras reprendre en cas d'erreur

[Jean marc]

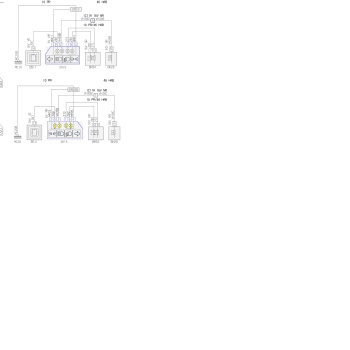

C'est marqué dessus, en haut phare gauche, en bas phare droit.

Schéma d'après le DAM de son coupé donc exact en théorie.

[alden]

J'ai réalisé un montage provisoire en suivant les préconisations de Lole30.

Vous verrez sur la photo 2 fils scotchés car inutilisés.
Les fils blancs marqués de rouge : clignotants.
Les fils blancs marqués de noir : feux de route.
Les fils blancs marqués de bleu : croisement.
Les fils blancs non marqués : position.
Il y a des chiffres sur ces fils blancs est-ce que ça peut aider?

Reste donc cette histoire d'inversion :
6 => 3
5 => 4

OU

5 => 3
6 => 4

[Jean marc]

Un multimetre et tu vérifies la continuité avec la masse du véhicule puisque ces deux fils sont des masses

[bernard79]

Bonjour,

J'ai un doute sur le fil n° 5 qui va direct au BSI sans fusible!!
si ce n'est pas une masse , mais le clignotant , n'y a t'il pas un risque en cas d'erreur ?

Jean Marc
ou as tu trouvé le schéma ?

Peux tu regarder pour celui d'un phase 1 comme celui de Lole30 (DAM 8092)

il peux être intéressant de comparer, ce que le 5 alimente.

[Jean marc]

non, je n'ai pas accès à ces schémas.

Ce que je ne comprends pas c'est qu'avec un multimètre, on met la fonction en route et on mesure entre le fil et la masse du véhicule, soit on a une tension et c'est un positif qui correspond à la fonction soit ul n'y a arien et c'est une masse, au pire une lampe témoin de 21w.

[NOEL (28)]

Merci Jean Marc, c'est bien de cette manière que je procéderais, depuis que je réfléchis en lisant ce problème,

[alden]

J'ai testé avec le contact mis mais véhicule non démarré, les phares allumés et clignotants en marche. Multimètre sur le 20V.
1, 2 et 6 : environ 11V
3 : 0,00V
4 : 0,00V
5 : oscillant entre 2 et 8,6V de mémoire

Du coup le bon montage est lequel?

[NOEL (28)]

Tu démarres le moteur puis avec le commodo tu mets:
> à zéro, ---------------> tu testes avec le voltmètre
> en veilleuse, ---------> tu testes et tu repères le fils + et le fils -
> en code, -------------> idem
> en phare, ------------> idem, (en phare les codes restent allumés)
> pour l'inclinaison de l'optique je ne sais pas, à voir sur place.

[bernard79]

je crois comprendre ou est la confusion.

le câblage de Lole30 est correct mais correspond à un adaptateur de phare modèle 1 vers un modèle 2.
Toi tu as besoin de faire un adaptateur de phare modéle 2 vers un modèle 1.

si tu inverse le câblage, cela rentre dans l'ordre.

fonction / connecteur coté phare / connecteur coté faisceau
croisement / 1 < 1
route........../ 2 < 6
position....../ 3 < 2
clignotant.../ 4 < 5
masse......../ 5 < 3
masse......../ 6 < 4

on retrouve bien , les masses en 3 et 4 ainsi que le clignotant en 5, comme tu l'as mesuré précédemment.

Réalise le contrôle que te propose Noel.
tu devrai trouver 1 pour le feu de croisement, puis le 2 pour les feu position et le 6 pour la route.

[alden]

Moi qui n'y connais rien en électricité ça va me rendre fou

Alors je viens de tester en mettant les feux de routes (sans clignotants):
12V avec le + en 6 et le - sur la masse de la voiture.
Je passe en croisement j'ai bien 0V en 6.

Ensuite je mesure bien 12V avec le + en 1 et le - sur la masse de la voiture.
Je passe en feu de position j'ai bien 0V en 1.

Pour finir je mesure bien 12V avec le + en 2 et le - sur la masse de la voiture.
J'éteins les feux et j'ai bien 0V en 2.

Les clignotants uniquement : 8V en 5 et 0V clignotants arrêtés.

[alden]

[bernard79]

tout semble OK

tu peux cabler

la prise récupéré sur le nouveau phare < prise récupéré dans l'ancien phare
connecteur coté phare < connecteur coté faisceau
croisement / 1 < 1
route........../ 2 < 6
position....../ 3 < 2
clignotant.../ 4 < 5
masse......../ 5 < 3
masse......../ 6 < 4

[Attila97]

Pour info, cet adaptateur sert à monter des phares de phase 2 (restylé) sur une phase 1.
Mon mécano en a acheter un quand il refait mon coupé en 2017 après un choc et qu'il a du changer le phare.

Peugeot ne fournit que des phares de phase 2, et seul le connecteur change.

Il n'existe pas, du moins chez Peugeot, d'adaptateur pour monter un phare de phase 1 sur une phase 2.

[alden]

Ça fonctionne!!! Hallelujah

Pour une fois j'ai un peu de réussite, le moteur de phare fonctionne parfaitement aussi.

Merci à tous pour votre aide et votre patience!

[Lole30]

Désolé je n'étais pas repassé depuis...
Mon câblage est juste puisque j'ai réalisé ces bretelles pour mon coupé et ça marche. Par contre dans ton cas il faut le lire à l'envers comme cela a été précisé.

Pour répondre sur la schématique : (je ne peux pas uploader sur le ftp depuis mon taf je ferai ça ce soir).
